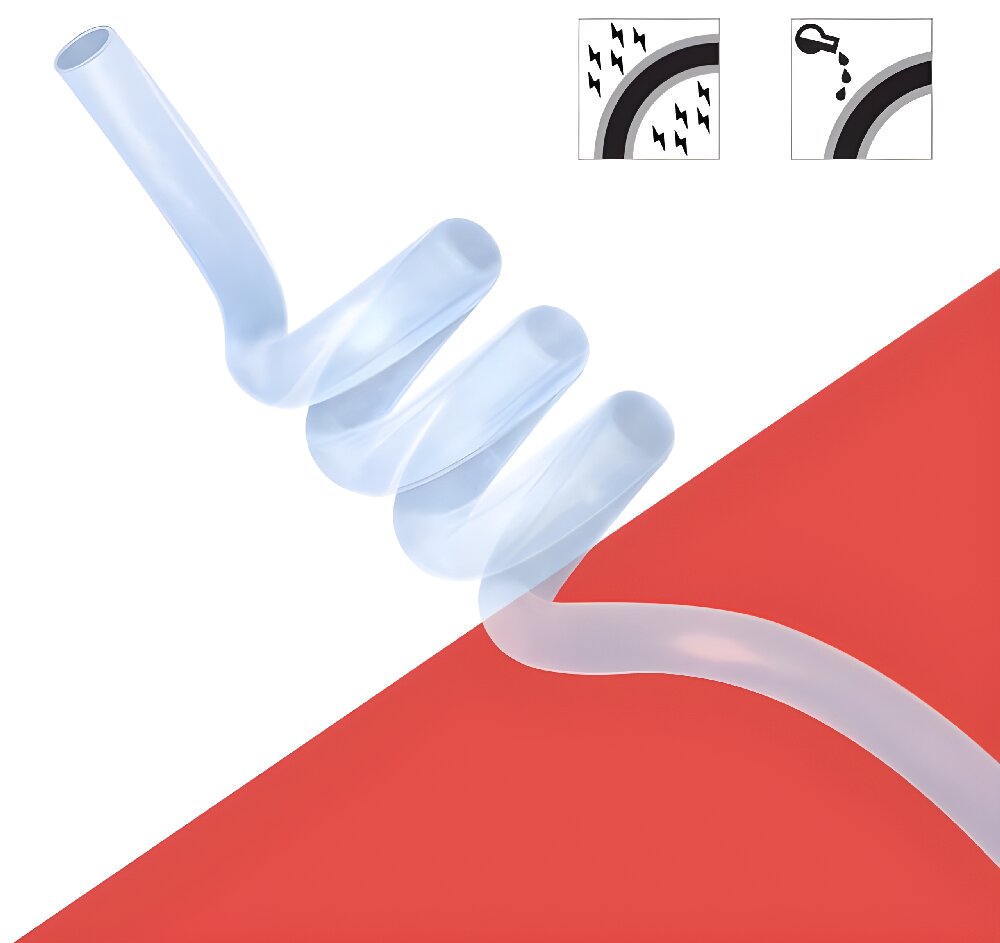

泰岳™ ETFE 管材

来了解一下泰岳™ ETFE 管材

恒氟隆™ ETFE 是一种含氟聚合物，其化学性质和结构与聚乙烯等聚烯烃相似，因此比全氟聚合物（PTFE、FEP 和 PFA）具有更高的耐磨性、抗冲击性和抗压性。

泰岳™ ETFE 管材常用于线束、需要耐候性的外墙薄膜以及需要特定耐化学性和耐磨性的储罐内衬。其在 25°C 下的高拉伸强度也使其在该温度下具有更高的工作压力。

先刷重点

● 具有高耐磨性和耐腐蚀性，同时保持化学惰性

● 在 25 摄氏度下，其拉伸强度和工作压力高于 PTFE、FEP 和 PFA

● 其耐化学性不如 PTFE、FEP 和 PFA

● 非常适合机械、电气、建筑和航空航天应用

● 最高使用温度为 150°C

● 天然 ETFE 为半透明材料

升级值不值？百分百值。

耐化学性：

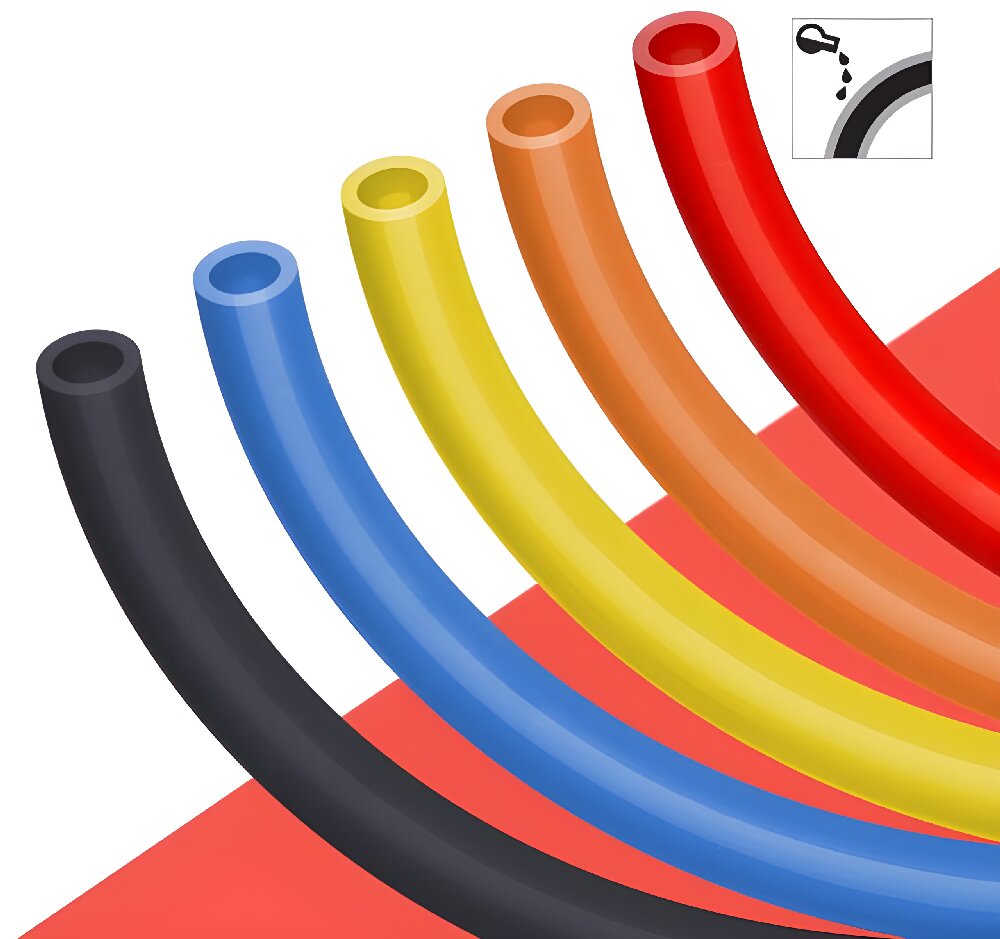

泰岳™ ETFE 管材对多种化学品具有优异的耐化学性，包括酸、碱、溶剂和腐蚀性物质。这使其成为在腐蚀性化学环境中应用的理想选择。

高温稳定性

泰岳™ ETFE 管材能够承受高温而不损失其机械性能。即使在超过 150°C (302°F) 的温度下，它也能保持其结构完整性和尺寸稳定性，使其适用于高温应用。

机械强度

尽管重量轻，泰岳™ ETFE 管材却拥有令人印象深刻的机械强度和韧性。它可以承受包括弯曲、挠曲和冲击在内的机械应力，而不会发生变形或失效。

透明度

泰岳™ ETFE 管材具有出色的光学透明度，便于对流体和工艺过程进行目视检查。其透明性使操作人员能够监测流量、检测污染物并确保各种应用中的正常运行。

抗紫外线性能

泰岳™ ETFE 管材本身具有抗紫外线 (UV) 辐射的特性，因此适用于阳光直射的户外应用。即使长时间暴露在紫外线下，它也不会降解或变脆，从而确保长期的耐用性和性能。

公制尺寸

SIZE, ID X OD	INSIDE DIAMETER-ID	TOLERANCE, +/-	WALL THICKNESS	TOLERANCE, +/-	OUTSIDE DIAMETER-OD
2*3	2	0.10	0.50	0.10	3
2*4	2	0.10	1.00	0.10	4
3*4	3	0.15	0.50	0.20	4
3*5	3	0.15	1.00	0.20	5
4*5	4	0.15	0.50	0.10	5
4*6	4	0.15	1.00	0.20	6
5*6	5	0.20	0.50	0.10	6
5*7	5	0.20	1.00	0.20	7
6*7	6	0.20	0.50	0.10	7
6*8	6	0.20	1.00	0.20	8
7*8	7	0.20	0.50	0.10	8
7*9	7	0.20	1.00	0.20	9
8*9	8	0.20	0.50	0.10	9
8*10	8	0.20	1.0	0.20	10
10*12	10	0.30	1.0	0.10	12
12*14	12	0.30	1.0	0.20	14
14*16	14	0.40	1.0	0.10	16
16*18	16	0.40	1.0	0.20	18
18*20	18	0.50	1.0	0.10	20
20*22	20	0.50	1.0	0.20	22

英制尺寸

SIZE, FRACTIONA	INSIDE DIAMETER-ID	WALL THICKNESS	TOLERANCE, +/-	OUTSIDE DIAMETER-OD	TOLERANCE, +/-
1/32	0.031	0.016	0.003	0.063	0.004
1/16	0.063	0.031	0.005	0.125	0.005
1/16	0.063	0.062	0.010	0.188	0.008
1/8	0.125	0.031	0.005	0.188	0.008
1/8	0.125	0.062	0.010	0.250	0.008
5/32	0.156	0.047	0.007	0.250	0.008
3/16	0.188	0.031	0.005	0.250	0.008
1/4	0.250	0.031	0.005	0.313	0.010
1/4	0.250	0.062	0.010	0.375	0.010
5/16	0.312	0.031	0.005	0.375	0.010
3/8	0.375	0.031	0.005	0.438	0.010
3/8	0.375	0.062	0.010	0.500	0.010
7/16	0.438	0.031	0.005	0.500	0.010
1/2	0.500	0.031	0.005	0.563	0.010
1/2	0.500	0.062	0.010	0.625	0.010
9/16	0.562	0.031	0.005	0.625	0.010
5/8	0.625	0.031	0.007	0.688	0.020
5/8	0.625	0.062	0.010	0.750	0.020
11/16	0.688	0.031	0.007	0.750	0.020
3/4	0.750	0.040	0.007	0.830	0.020
7/8	0.875	0.045	0.007	0.965	0.020
7/8	0.875	0.062	0.010	1.000	0.020
1	1.000	0.045	0.007	1.090	0.020
1-1/4	1.250	0.045	0.007	1.340	0.020
1-1/2	1.500	0.050	0.008	1.600	0.020

公制毛细管

INSIDE DIAMETER-ID	TOLERANCE, +/-	WALL THICKNESS	TOLERANCE, +/-	OUTSIDE DIAMETER-OD
0.30	0.05	0.23	0.05	0.76
0.40	0.05	0.23	0.05	0.86
0.50	0.05	0.23	0.05	0.96
0.50	0.05	0.30	0.05	1.10
0.70	0.05	0.25	0.05	1.20
0.90	0.05	0.30	0.07	1.50
1.00	0.05	0.30	0.07	1.60
1.10	0.10	0.30	0.07	1.70
1.20	0.10	0.30	0.07	1.80
1.40	0.10	0.30	0.07	2.00
1.50	0.10	0.30	0.07	2.10
1.70	0.10	0.30	0.07	2.30
1.90	0.10	0.30	0.07	2.50
2.20	0.15	0.30	0.07	2.80
2.40	0.15	0.30	0.07	3.00
2.70	0.15	0.30	0.07	3.30
2.90	0.15	0.30	0.07	3.50
3.00	0.15	0.30	0.07	3.60
3.20	0.15	0.30	0.07	3.80
3.40	0.15	0.30	0.07	4.00

AWG 尺寸

SIZE	INSIDE DIAMETER-ID		LIGHT WALL		THIN WALL		HEAVY WALL		HEAVY WALL
	MIN	MAX	NOM	TOL +/-	NOM	TOL +/-	NOM	TOL +/-	NOM	TOL +/-
32	0.007	0.011	0.006	0.002	0.009	0.002
30	0.010	0.015	0.006	0.002	0.009	0.002	0.009	0.002
28	0.013	0.018	0.006	0.002	0.009	0.002	0.009	0.002
26	0.016	0.0021	0.006	0.002	0.009	0.002	0.009	0.002
24	0.020	0.026	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
23	0.023	0.029	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
22	0.025	0.032	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
21	0.029	0.035	0.006	0.002	0.010	0.003	0.012	0.003	0.018	0.003
20	0.032	0.040	0.006	0.002	0.012	0.003	0.016	0.003	0.018	0.003
19	0.036	0.044	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
18	0.040	0.049	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
17	0.045	0.054	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
16	0.051	0.061	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
15	0.057	0.067	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
14	0.064	0.074	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
13	0.072	0.082	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
12	0.081	0.091	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
11	0.091	0.101	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
10	0.102	0.112	0.008	0.002	0.012	0.003	0.016	0.003	0.025	0.005
9	0.114	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.025	0.005
8	0.129	0.141	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
7	0.144	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
6	0.162	0.178	0.010	0.003	0.015	0.003	0.020	0.004	0.030	0.005
5	0.182	0.198	0.010	0.003	0.015	0.003	0.020	0.004	0.032	0.005
4	0.204	0.224	0.010	0.003	0.015	0.003	0.020	0.004
3	0.229	0.249	0.010	0.003	0.015	0.003	0.020	0.004
2	0.258	0.278	0.010	0.003	0.015	0.003	0.020	0.004
1	0.289	0.311	0.010	0.003	0.015	0.003	0.020	0.004
0	0.325	0.347	0.012	0.003	0.015	0.003	0.020	0.004
